Category Archives: 3D-printerbygge

Ändlägesgivare för XYZ, kabeldragning och torrkörning

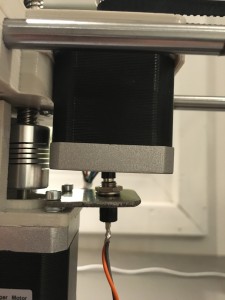

IMG_5722 IMG_5725Det tar längre tid än vad man tror att det ska, när man ska koppla in och dra kablar. Nästa hela dagen har gått åt till att löda kablar och koppla in alla komponenter. Stegmotorer, ändlägesgivare, temperaturgivare och värmeelement. Det verkar som att styrkortet inte riktigt fungerar. Jag får inte temperaturgivaren till det andra skrivhuvudet att fungera. Det verkar inte vara själva givaren, för när jag kopplar in den där den fungerande givaren sitter, så funkar det. Jag får felsöka lite i veckan som kommer. Nu har jag kommit så långt att jag kan testköra i alla fall. Eftersom byggplattformen inte är klar ännu fick jag lov att torrköra. Det ser ut att kunna bli riktigt stabilt, till och med när man provocerar, är det ingentig som vibrerar eller skakar. Attans vad bra det blir!



Inkapsling av vatten och el

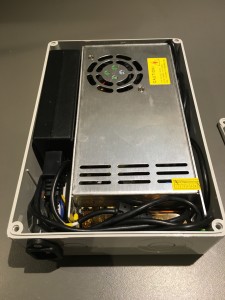

IMG_5715IMG_5716IMG_5712Idag har jag kapsalt in och isolerat vattenledningarna i stallet. Förhoppningsvis klarar vi nu av vintern, utan att vattnet fryser. Nu har jag också börjat kapsla in strömförsörjningen till 3D-skrivaren. Det blir lite mer komplicerat eftersom jag vill ha 24-voltsmatning till värmeplattan, och 12-voltsmatning till styrelektroniken. Visserligen skulle man kunna mata värmeplattan med 12 volt, men det tar oändligt mycket längre tid att värma upp skrivaren, än med 24 volt. När jag ändå gör en egen skrivare, och har möjlighet att skapa en “high end”-produkt, är det lilla extra arbetet ett lågt pris att betala. Nu ska jag försöka hitta en bra plats att fästa strömförsörjningspaketet på skrivaren, och sedan kan jag börja dra kablarna från motorer och värmeelementen. Det har tagit lite längre tid än vad jag hade räknat med, men det går i alla fall framåt.

Ram och Y-axel klara

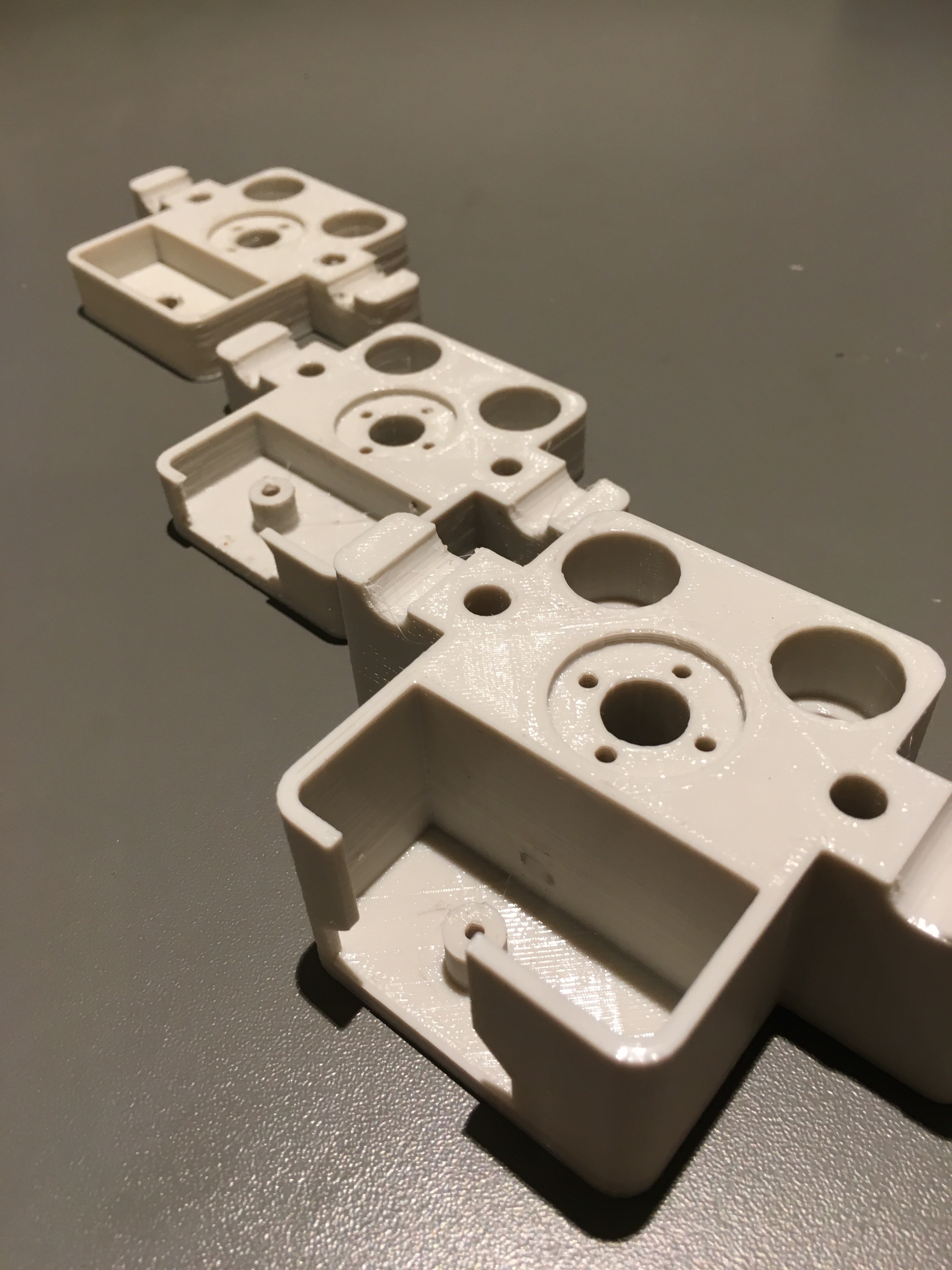

IMG_5696 IMG_5697 IMG_5699 IMG_5700Nu har jag svetsat en ny ram, och provmonterat alla delar. Dessvärre skedde ett missöde med den “fungerande” 3D-skrivaren, så nu kan det inte bli fler delar innan jag har fått ordning på den nya, eller kan få tag i reservdelar. Igår när jag kopplade in strömsladden började skrivarmunstycket värmas upp okontrollerat, och jag märkte inget förrens det började lukta bränd plast. Temperaturen var uppe i närmare 400 grader, mot normalt 200. Någonting har hänt med styrkortet, som måste reklameras. Dessvärre var det även lite andra delar som gick sönder, och skrivaren är obrukbar just nu. Som tur är har jag skrivit ut några versioner av varje del, och jag lyckades få ihop alla delar som behövdes för att kunna konstruera Y-axelns mekanik. Jag får förfina konstruktionen när den nya skrivaren kan tas i bruk. Nästa steg är att konstruera en plattform som jag kan fästa i “släden” på Y-axeln, och löda alla kablar till stegmotorerna och ändlägesgivarna.

Z-axel

IMG_5693Efter att ha justerat och skrivit ut plastdetaljer fler än vad som skulle behövas för att göra tre uppsättningar skrivare, om de blivit så som jag tänkt mig redan första gången, så har jag nu kommit fram till en lösning som verkar kunna hålla hela vägen. Z-axeln fungerar nu klanderfritt, och verkar orka lyfta hela Y-axeln med marginal. Jag trodde att jag eventuellt skulle få en byrålådseffekt, eller att att det skulle bli för trögt för motorerna. Dessvärre räcker inte en drivkrets för att driva två motorer, så jag blir tvungen att införskaffa utterligare en drivkrets. Jag är lite besviken på displayen, som inte är tillräckligt tydlig, trots försök att ställa in kontrasten. Förmodligen behövs det någon justering som jag inte ännu upptäckt. Nästa sakt att ta tag i är drivningen av Y-axeln. Jag måste klura ut ett bra sätt att fästa drivremmen i släden som håller i skrivarhuvudena. Maskinen blir ganska så stor och tung, men det är egnetligen inget problem. Kvalitet brukar ju väga.





Fortfarande inte stabilt

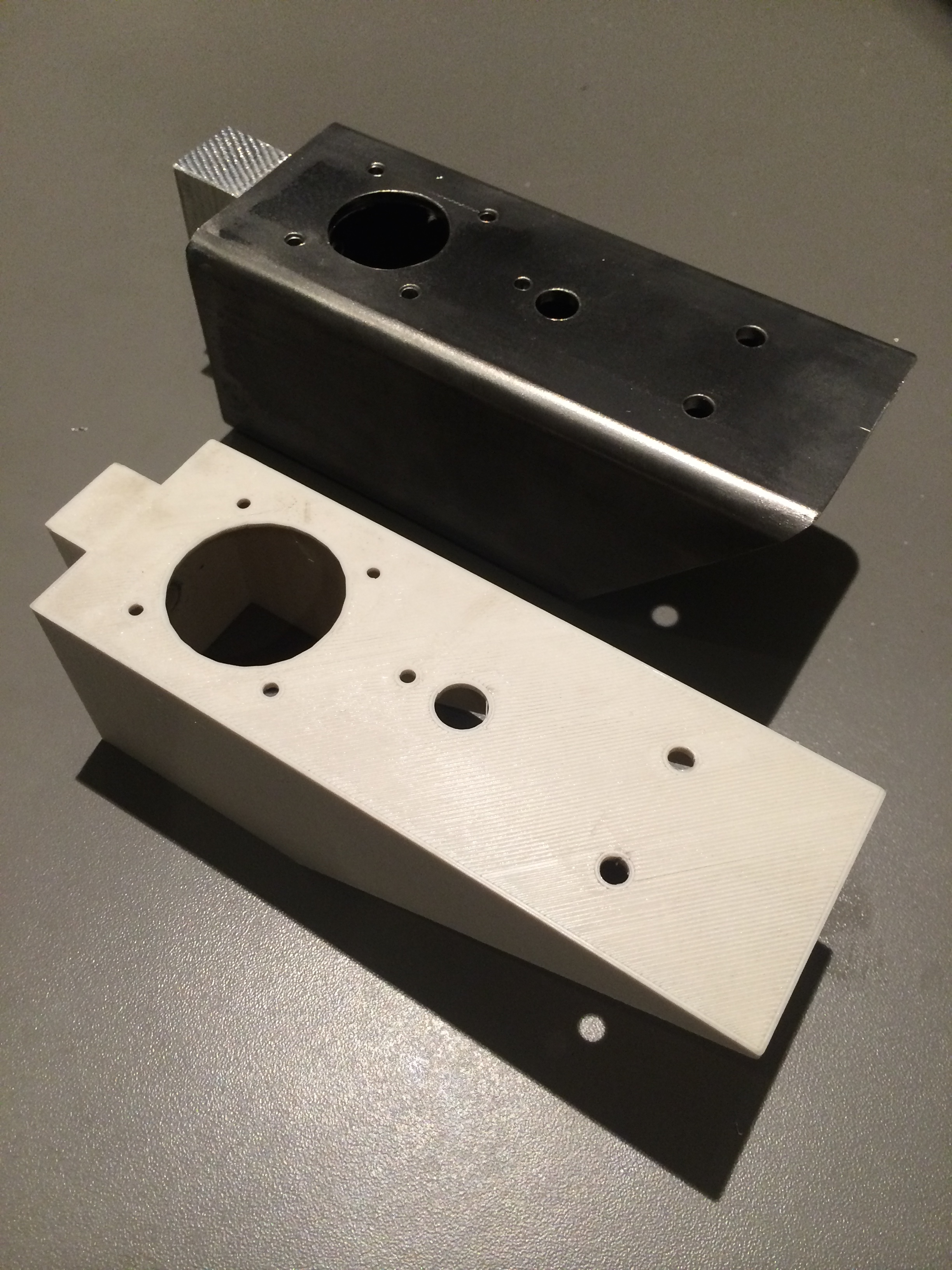

IMG_5684Efter att yrseln släppt så pass mycket att jag inte längre tänker på det, annat än när jag reser mig för fort, så har jag gått och dragit på mig en kraftig förkylning. Imorse var jag så slut att jag till en början inte kom ur sängen. Nu är jag så pass pigg så att jag hoppas att få gå och jobba imorgon. Eftersom jag inte uppdaterat bloggen på bra länge tar jag tillfället i akt och gör det nu när jag inte kan göra så mycket annat. Den senaste tiden har det inte skett så mycket framsteg med 3D-skrivarprojektet. Anledningen är att jag haft svårt att få bordet tillräckligt stabilt. Först var det vridstyvheten som inte räckte till, och sedan stabiliteten i sidled. Efter att ha tillverkat plattformsarmen i metall, kunde jag konstatera att konstruktionen aldrig kommer bli så stabil som jag önskar, så nu har jag börjat med en ny desig som jag hoppas ska fungera. Detta innebär att jag måste designa och forma alla delar  helt från början efter eget huvud. Nu har jag börjat från andra hållet, och gör alla axlar och plastdetaljer, innan jag börjar med ramen. Det blir mycket enklare att ändra på konstruktionen då.
