Category Archives: 4-hjulsvagn

Grind, kratta och trimmning av staketstolpar

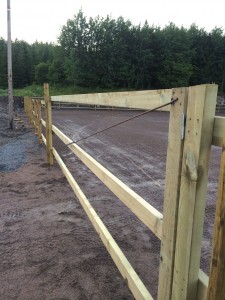

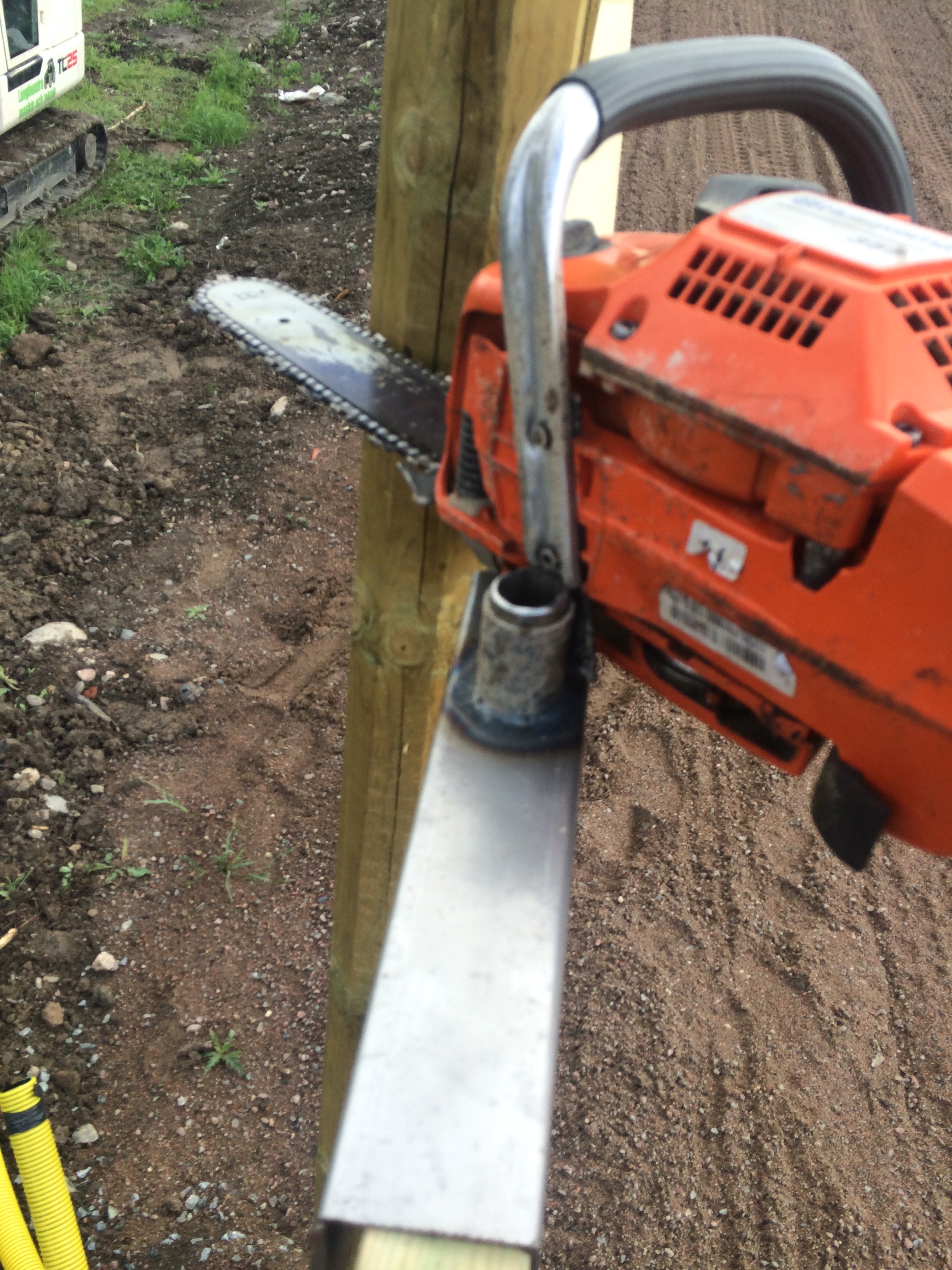

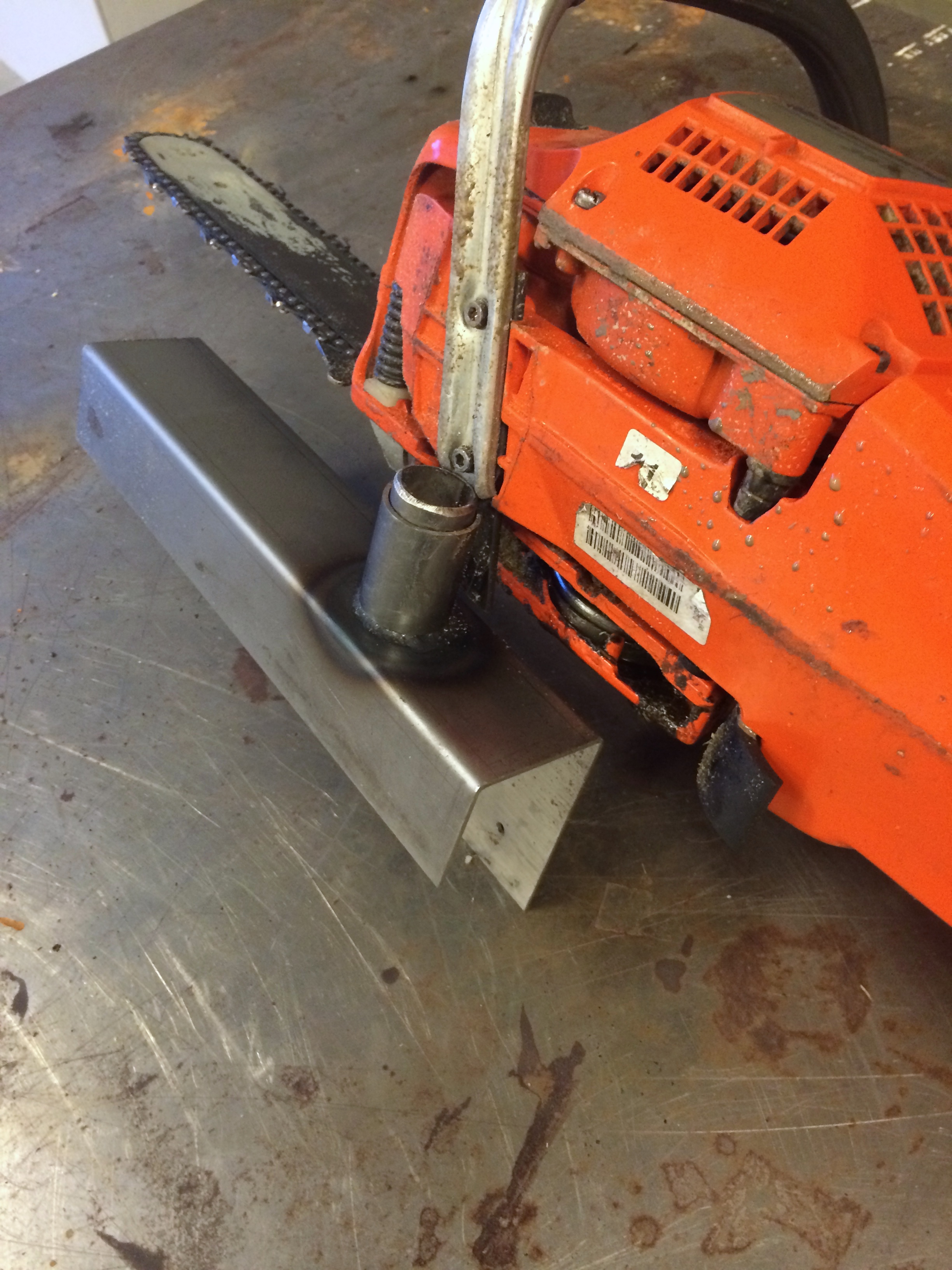

IMG_5399 IMG_5411 IMG_5412IMG_5418 IMG_5414 IMG_5415 IMG_5417 Idag har det varit en blandning mest mellan ihållande duggregn och störtskurar. De få gånger som solen tittat fram, eller regnet tillfälligt varit frånvarande, har jag skyndsamt försökt få så mycket som möjligt gjort ute vid ridbanan. Regnet tvingade faktiskt fram en idé som senare blev en konstruktion för att snabbt och säkert kunna såga av överskottet på staketstolparna. Jag tror att jag på knappa 15 minuter hade sågat av alla stolpar i exakt samma höjd. Det tog kanske 20 minuter att tillverka jiggen, men hade jag sågat på fri hand hade jag nog hållit på i någon timme, och förmodligen hade det inte blivit lika bra och säkert som nu. Ibland lönar det sig att vara lite lat och ta genvägar. Något som tog betydligt längre tid var att svetsa fast alla 84 pinnar som utgör den 2,5 meter breda kratta som ska användas till ridbanan. Grinden blev också klar. Jag är riktigt nöjd med upphängningen som gör att grinden inte slår sig. Och skulle den göra det så är det lätt att efterjustera. Förmodligen kommer temepraturväxlingarna göra sitt. Grinden som är närmare 5 meter bred väger en hel del, och jag fick ta timmerkärran till hjälp när jag skulle frakta den mellan verkstan och dess plats vid ridbanan. Jag är glad att jag gjorde kärran justerbar på längden. Annars hade det blivit betydligt svårare. Tänk om jag hade behövt kalla på bärhjälp – hur skulle det sett ut!?

Intensivt

IMG_5331IMG_5324  IMG_5329IMG_5323  IMG_5326IMG_5330 IMG_5328Under veckan har det inte hänt så mycket. På kvällarna har jag justerat och kalibrerat 3D-skrivaren, och försökt lära mig så mycket som möjligt om hur man ser om temperaturen är rätt, vilken hastighet som är optimal, och vilka lagerhöjder man ska använda för att uppnå bäst resultat. Det har blivit många misslyckade, och för den delen även lyckade utskrifter. Ibland vet man inte vad man gjort, eller vilka parametrar som påverkar på olika sätt. Jag börjar dock lära mig. Jag designade en ram som ska sitta runt tryckknappspanelen till reläboxen på Moälven. Vi får se om den passar, och lyckas få panelen att bli slät. Bild kommer på resultatet lite senare. Idag har det varit en intensiv dag. I förrgår körde jag runt med sledden efter fyrhjulingen för att jämna till gårdsplanen. Det skulle behövas göras igen när gruset satt sig. Jag blev i alla fall av med några svackor och gropar. Idag tog jag mig äntligen tid att byta ut den genomruttna bron till gäststugan. Nu fattas det ett litet trappsteg, men det får bli i nästa vecka. Jag fick användning av timmerkärran när jag skulle köra fram plankor och verktyg. Jag inser nu att det skulle vara bra att göra ett riktigt flak. Det blev nämligen omöjligt att köra tillbaka verktygen när jag inte hade några plankor att lägga allt på. Det blev till att hämta mjölkvagnen istället. Eldstaden som jag gjorde i höstas har fått smaka på vädrets makter, och spruckit i fogarna. Jag räknar med att få laga den flera gånger. Man kanske kan ta det som en invigning av sommaren varje år. Jag hann också med att köra grästrimmern där gräsklipparen inte lyckats komma åt. Det tar på krafterna att gå runt och svänga med maskinen, och man känns lite mör i armar, ben och rygg. Imorgon blir det ett besök på Moälven tillsammans med Svante…..Vi får se om vi får tid, och vågar lämna kajkanten.

Delarna tillbaka från galvaniseringen

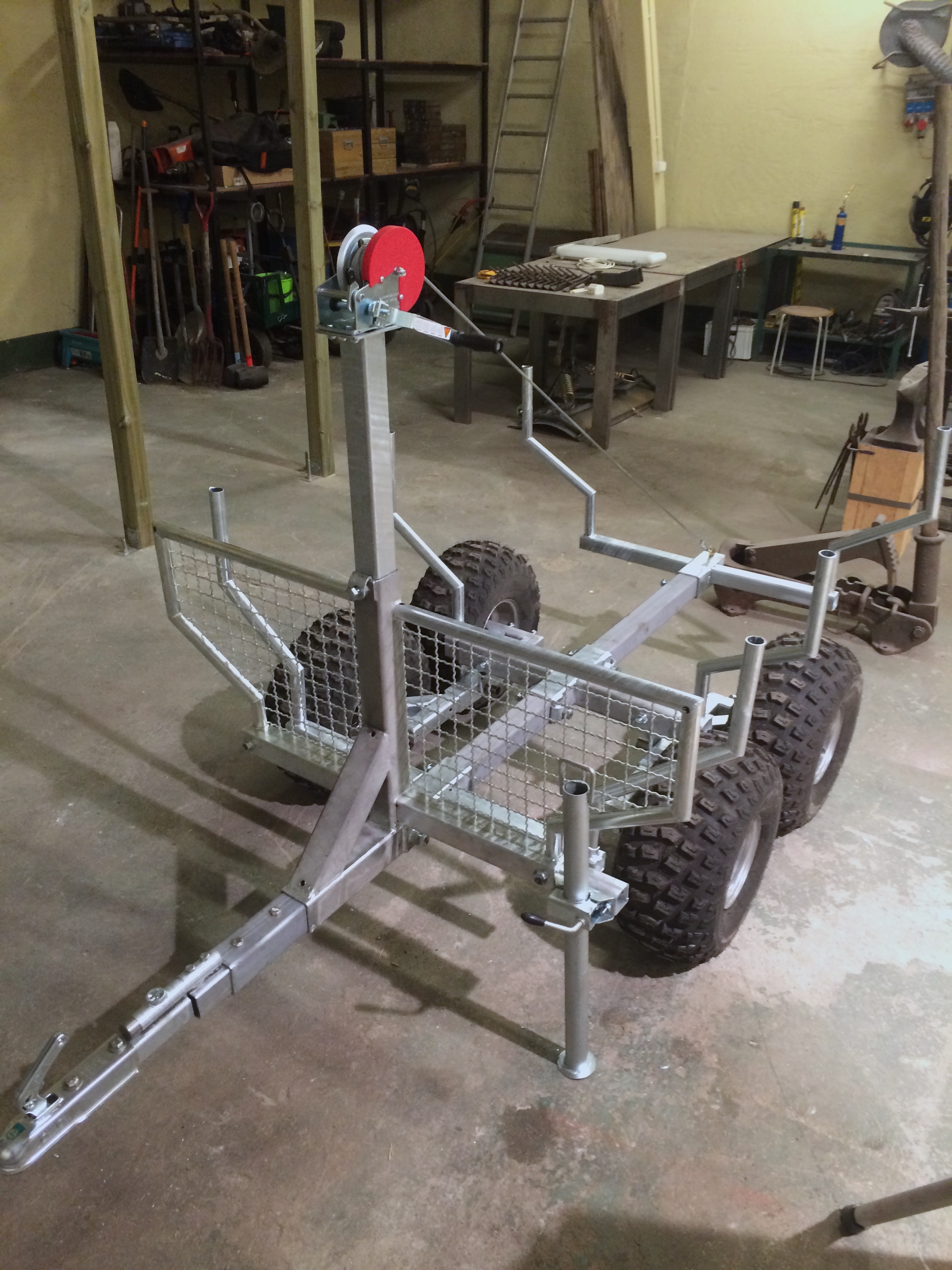

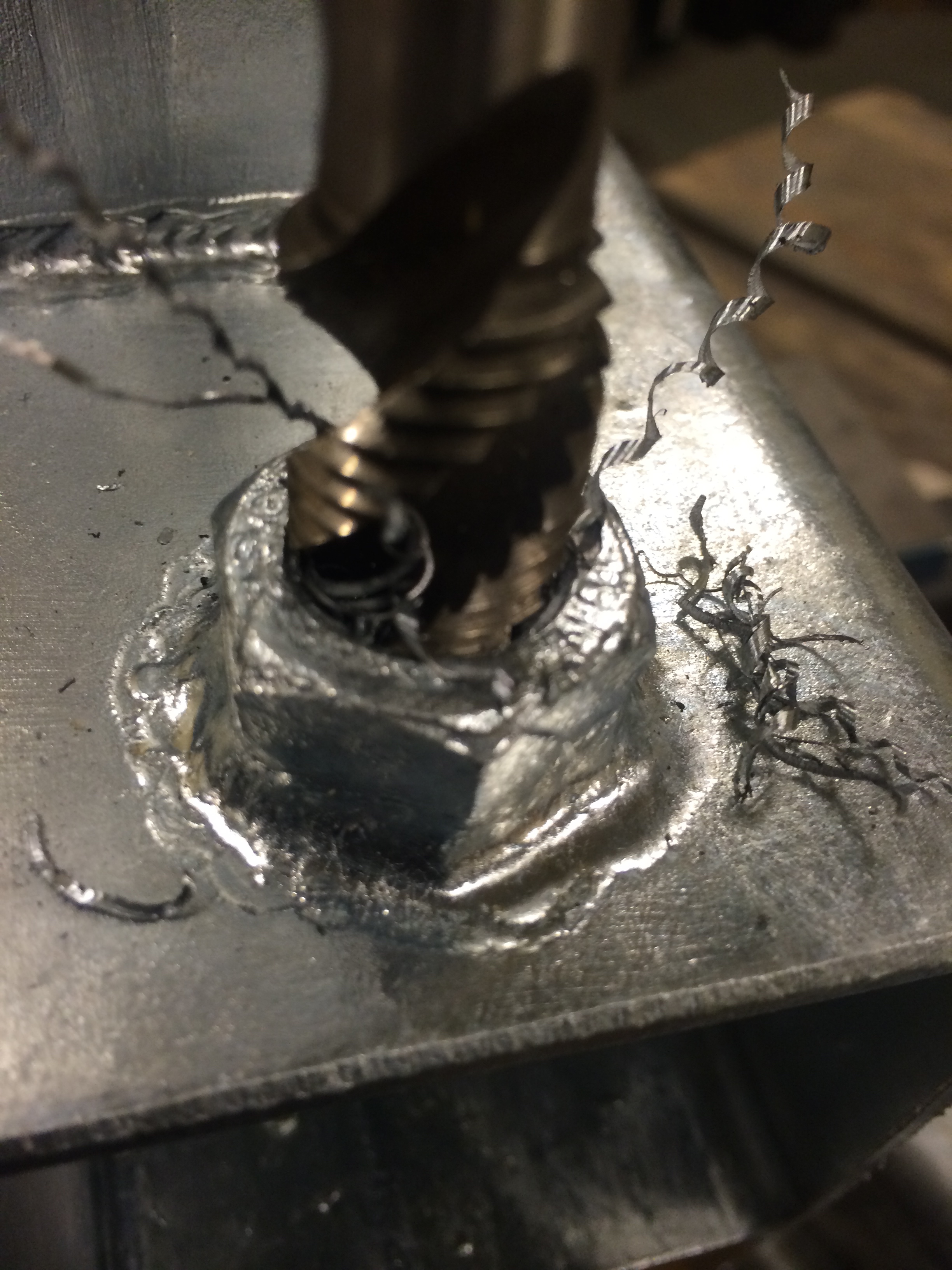

IMG_4834 IMG_4836Idag fick jag alla delarna till timmervagnen tillbaka från galvaniseringen. Det blev en liten paus i bygget av finmekanikrummet till förmån för ihopmonteringen av vagnen. Alla bultar behövdes gängas upp på nytt, och allt skägg behövde avlägsnas med fil. Jag räknade lite fel med hur mycket zinket skulle bygga på, och passformen blev lite väl tight på vissa ställen. Nu vet jag till nästa gång jag ska skicka iväg någonting vilka marginaler jag måste räkna med. Det tog längre tid än väntat att montera ihop vagnen, men den blev bra! Nu ska den bara testas ute i skogen för att slutbetyget ska kunna fastställas.

Winchfäste och plogblad

IMG_4751 IMG_4752Nu börjar så smått vagnen bli klar för galvanisering. Alla huvudkomponenter är på plats, och det saknas några smådetaljer som ska svarvas, sedan blir det spännande! I tron om att det ska komma lite snö den här vintern tyckte jag att det skulle vara bra med ett blogblad till 4-hjulingen också. Traktorn i all ära när det kommer till gårdsplanen, men utanför alla byggnader skulle det vara bättre med någonting mindre. 3mm-plåten var mycket styvare än jag räknat med, och jag höll nog på i närmare en timme bara för att lista ut hur jag skulle lyckas. till sist fick jag idén att ta hjälp av vekstadsporten och en domkraft. Nästa verkstadsbesök kommer ägnas åt att göra ett vinklingsbart fäste till plogbladet.

Testkörning, lastgaller och winchstativ

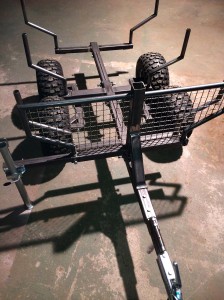

IMG_4722 IMG_4741Förra helgen hann jag bli klar med alla fästen och anordningar för att hålla alla stag på plats. Det blev en provtur för att säkerställa så att ingenting skramlade. Helt otroligt skönt att glida fram och bara höra motorn från fyrhjulingen – inget skrammel! Jag började även svetsa på stativet till winchen. Jag är lite kluven till om jag ska sätta en kran, eller om det räcker med bara en winch. Jag tror faktiskt att det räcker med en winch. Hur som helst kan jag bygga en kran om det skulle visa sig vara nödvändigt. Hela verkstadstiden idag gick åt till att konstruera och svetsa lastgallret. Nu måste jag införskaffa skyddsgas till svetsen innan jag kan fortsätta. Helt klart är det detaljerna som tar tid och viktiga att inte fuska med.

Fixering

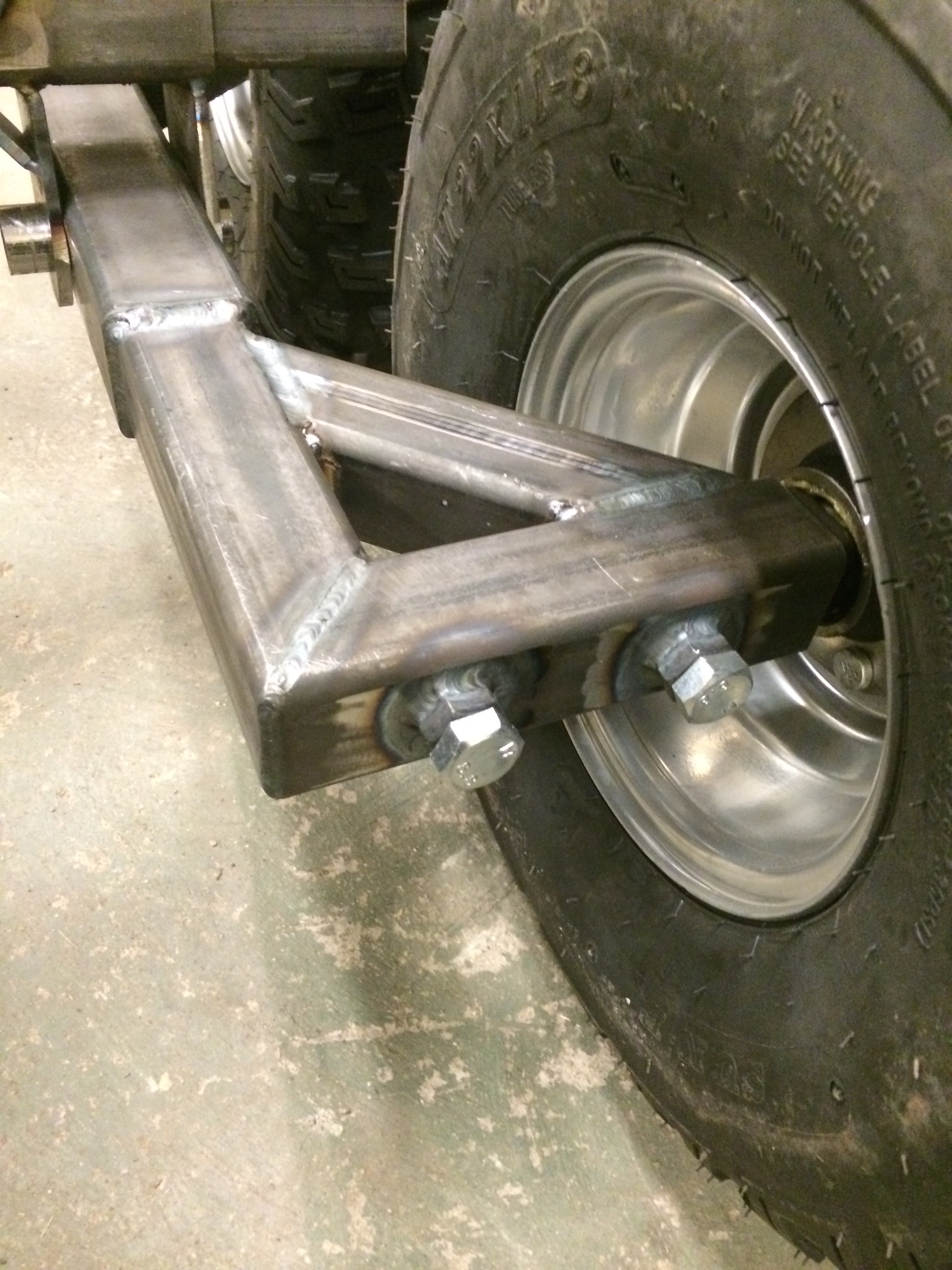

IMG_4712 IMG_4719Nu har jag ägnat två hela dagar i verkstaden på att svetsa fast bultar och fästen på vagnen. Det tar längre tid än vad man kan tro. Det ska borras, slipas, passas in och svetsas.  Nu är också fyra av sex stag fixerade med specialanordningen som jag konstruerade tidigare i veckan. Det blir “skrammelfritt” kan jag lova! De två som återstår blir lite knepigare att få till eftersom boggien är i vägen – jag blir tvungen att tänka om. Jag måste nog lägga lite mer tid innan jag skickar iväg allt för galvanisering. Det vore ju dumt att komma på att man missat något. Vagnen får helt enkelt stå och mogna lite till. Under tiden kanske jag börjar konstruera några tillbehör.

Fixering av stöttor

IMG_4706 IMG_4708 IMG_4709 IMG_4710Efter att ha synat vagnen och funderat över vad jag skulle kunna tänkas irritera mig över och vad som skulle kunna bli ett problem, kom jag fram till att stöttorna förmodligen skulle skramla och hoppa ur läge när man kör vagnen tom. Jag har försökt komma fram till en enkel och hållbar anorning som håller stöttorna på plats. Lösningen blev en gummicylinder som expanderar inne i stöttan när man vrider handtaget in under staget som stöttan sitter på. Resultatet blev riktigt bra, nu ska jag bara göra likadant med de 5 resterande stöttorna.

Sidostöttor klara

IMG_4698 IMG_4703Jag blev inte helt klar idag. Jag skulle uppskatta att det är några timmar kvar för att svetsa dit muttrar, och borra hål i ramen. Eftersom allt ska galvaniseras, måste utrymmen som är slutna borras upp så att zinket kan komma in, och så att inte gaser som bildas, spränger rören under galvaniseringsprocessen. Sidostöttorna är konstruerade så att de viker sig om man skulle köra på någonting i skogen. Jag tror att jag måste sätta någon fjäderkonstruktion som gör att dom inte skramlar – det är ganska lätt att modifiera om det skulle behövas. Det  känns i alla fall som att det kommer bli riktigt bra när allt är klart. Jag börjar redan nu fundera på olika tillbehör som kan passa på vagnen. Jag tror att det första som jag ska få på plats är ett galler i framkant så att inte lasten glider framåt vid inbromsning i nerförslut – kanske lite överdrivet, men jag har sett att det finns på vagnarna man köper, och det kan ju aldrig vara fel med en sådan. Man kan ju fästa lite vettiga tillbehör som gör att man kan fästa motorsåg och röjsåg i gallret. Vi får väl se vad jag hittar på.

Hjulupphängning och vridbar draghandske

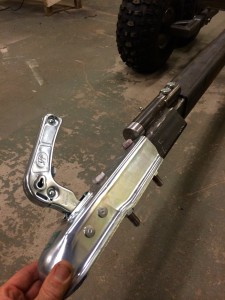

IMG_4689 IMG_4693IMG_4695NIMG_4694u har jag fått till hjulupphängningen så att jag kan  fästa upp boggien på dragbommen. Det var lite pilligt att få till det, men det gick. Jag var tvungen att pinnsvetsa lite idag, eftersom det blev för trångt att komma åt med tigsvetsen. Jag lyckades också bli klar med den vridbara draghandsken som gör att inte 4-hjulingen välter om lasset skulle välta ute i skogen. Jag är riktigt nöjd med konstruktionen såhär långt. Boggien kommer kunna flyttas så att tyngdpunkten hamnar på hjulen, även när man förlänger bommen. Nu ska jag svetsa fast muttrar så att allt kan fixers och justeras som man önskar.  Om jag hinner få till sidostagen imorgon kan jag skicka iväg allt för galvanisering i nästa vecka.

Boggie till 4-hjulsvagnen

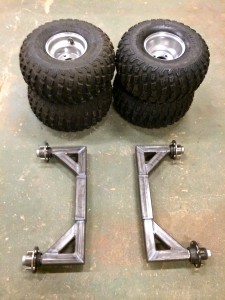

IMG_4682Nu har jag börjat med 4-hjulsvagnen. Tanken är att jag ska kunna använda den som timmervag, flakvagn och tippvagn, beroende på vilja tillbehör jag väljer att skruva fast. Jag har börjat med boggie-konstruktionen. Det tog sin lilla tid att såga upp och svetsa ihop. Nästa steg blir att få till lederna och fästanordningen för den i dragbommen. Jag har haft materialet liggande i verkstaden sedan i mitten av sommaren, men det har inte riktigt blivit tid över till detta projekt. Nu är jag i alla fall igång! Jag har precis börjat använda fotpedal till TIG-svetsen, vilket gör allt mycket enklare. Nu skulle man hara ha ett lite smidigare svetshandtag, men det får bli en senare åtgärd. Jag har inte en enda gång doppat elektroden i materialet eftersom jag kan hålla handen stadigare utan att behöva komma åt knappen på handtaget längre. Ee annan fördel är att man kan “gasa” på mer när det behövs, och “sakta” ner om så önskas, bara att trycka ner foten mer elle mindre. Lite som att köra bil!
